Графики текущих значений отдельного параметра
Графики текущих значений отображают значения выбранных параметров в данный момент времени.

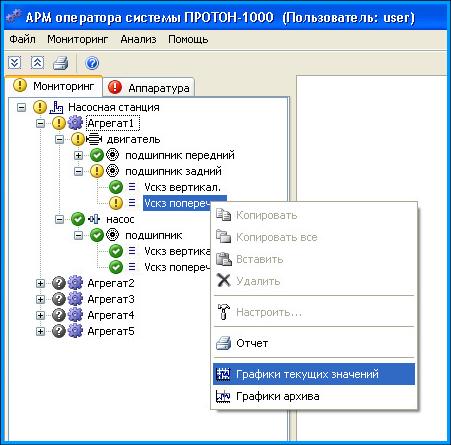

График текущих значений для отдельного параметра можно получить, щелкнув правой кнопкой мыши на нем в дереве данных (или в области мнемосхемы, если данный параметр отображается и на ней) и выбрав в появившемся контекстном меню пункт Графики текущих значений.
График открывается в отдельном окне.
Отрисовка значений параметра на графике начинается только с момента вызова графика на экран. Значения параметра, предшествовавшие этому моменту (т.е. архивные значения), на график текущих значений не выводятся.
Кроме самого значения параметра, на графике отображаются также предупредительная (желтая граница) и аварийная (красная граница) уставки для него.
В таблице под областью графика выводится следующая информация:
- Линия – цвет и толщина линии, которым отображается на графике данный параметр;
- Имя – наименование параметра;
- Единицы – единица измерения для данного параметра, в которой отображаются его значения по оси Y графика;
- Мин – нижняя граница области графика (но не текущего значения параметра) по оси Y;
- Макс - верхняя граница области графика по оси Y;
- Значение – текущее значение отображаемого параметра в данный момент времени;
- Состояние – состояние (нормальное, предупредительное или аварийное) параметра в данный момент времени, выделенное цветовым фоном (зеленым, желтым или красным соответственно);
- Описание – более подробное (по отношению к графе Имя) наименование параметра.
При щелчке правой кнопкой мыши по области графика открывается контекстное меню, позволяющее производить операции с ним:
- Копировать – помещает изображение текущего состояния графика в буфер обмена, что позволяет затем вставить его практически в любой графический или текстовый редактор для дальнейшей обработки или оформления отчета;
- Сохранить… – сохраняет изображение графика в виде PNG, JPEG или BMP файла (по выбору пользователя) в указанную папку;
- Сбросить оси – изменяет масштаб по осям таким образом, чтобы все точки графика были видны на экране (автоматически находя минимальные и максимальные значения для текущего набора данных);
- Сбросить оси Y – аналогично предыдущему пункту, но масштаб изменяется только по оси Y;
- Единый масштаб по осям Y – выставляет одинаковый масштаб по оси Y для всех линий данных, изображенных на данном графике (при вызове графика текущих значений изконтекстного меню дерева данных этот пункт меню не актуален, т.к. на график выводится всего одна линия данных);
- Настройки страницы – позволяет настроить параметры страницы с графиком (размер листа, величина полей и т.п., а также выбрать принтер) для ее последующей печати;
- Предварительный просмотр – отображает на экране страницу с графиком в том виде, в котором она будет выведена на печать; при необходимости параметры печати можно откорректировать в предыдущем пункте меню - Настройки страницы;
- Печать… – выводит страницу с графиком на печать;
- Лупа только по оси X – блокирует изменение масштаба по оси X при ручном изменении масштаба графика с помощью курсора-лупы, позволяя изменять масштаб только по оси Y;
- Настройки… – вызов меню настройки параметров графика;
- О библиотеке wxChart – отображает справочную информацию о библиотеке работы с графиками.
Подробное описание принципов работы с графиками (настройка их отображения на экране, изменение масштабов, параметров осей, линий и т.п.) приведено в Приложении инструкции.

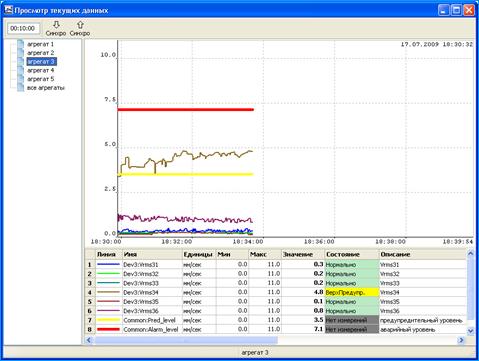

На этапе конфигурирования системы и ее подготовки для работы с ней ПОЛЬЗОВАТЕЛЯ, АДМИНИСТРАТОРОМ системы могут быть созданы определенные наборы графиков текущих значений, позволяющих выводить на единый график не один, а сразу несколько параметров. Доступ к ним осуществляется через пункт Графики текущих значений в меню Мониторинг.
