Архив векторных данных и отчеты АРМ оператора системы ПРОТОН-1000

Архив векторных данных

Архив векторных данных и отчеты АРМ оператора системы ПРОТОН-1000

Для вызова подпрограммы работы с архивом векторных данными необходимо выбрать в меню Анализ пункт Архив векторов.

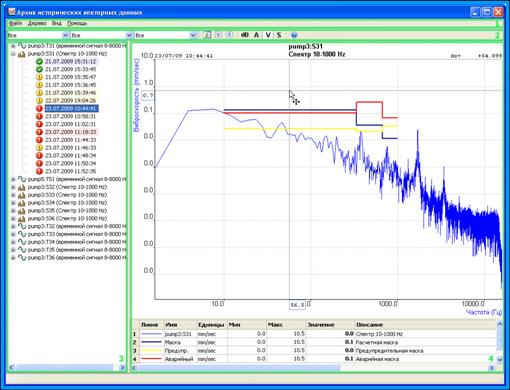

Главное окно данной подпрограммы имеет следующий вид:
Цифрами на рисунке обозначены:

  • – область меню;
  • – область фильтров и функциональных кнопок;
  • – область дерева данных;
  • – область графиков.

Область фильтров и функциональных кнопок включает в себя три окна фильтров вида: . Каждый из фильтров имеет свое собственное назначение (слева - направо):

  • Фильтр по ТЭГам;
  • Фильтр по состояниям;
  • Фильтр по типам.

При нажатии на кнопку  рядом с окном любого из фильтров появится ниспадающий список с перечнем параметров (соответствующих именно данному фильтру), позволяющий задать требуемые условия для выборки событий из архива.
Фильтр по ТЭГам включает в себя следующие параметры:

  • Все – вывести векторные данные для всех насосов и точек контроля;
  • pump i :T i j –  вывести временн?ю реализацию сигнала для насоса номер i в точке контроля номер j;
  • pump i :S i j – вывести спектр сигнала для насоса номер i в точке контроля номер j.

Фильтр по состояниям включает в себя следующие параметры:

  • Все – вывести данные для всех состояний контролируемых параметров;
  • Предупр. – вывести только те данные, расчетное значение СКЗ которых превышает предупредительный уровень;
  • Аварийный – вывести только те данные, расчетное значение СКЗ которых превышает аварийный уровень.

Фильтр по типам включает в себя следующие параметры:

  • Все – вывести все данные, независимо от их отметки;
  • Неинформативно – вывести только те данные, которые помечены как неинформативные;
  • Базовый – вывести только те данные, которые помечены как базовые;
  • Нач. стадия дефекта – вывести только те данные, которые помечены как признак начальной стадии дефекта;
  • Развитый дефект – вывести только те данные, которые помечены как признак развитого дефекта.

При записи векторных данных в архив каждому из них автоматически присваивается статус "неинформативный". При последующем анализе архивных данных специалист по вибродиагностике (с правами доступа ОПЕРАТОР  или АДМИНИСТРАТОР) может вручную выделить какие-либо данные для удобства дальнейшей работы с ними, присвоив им один из следующих статусов:

  • базовый – значения параметров, соответствующие нормальному состоянию оборудования (как правило, данное измерение производится на новом оборудовании сразу после ввода его в эксплуатацию); по отношению к этим значениям затем устанавливаются предупредительные и аварийные уставки;
  • начальная стадия дефекта – значения параметров, означающие зарождение дефекта на оборудовании;
  • развитый дефект – значения параметров, сигнализирующие о развитом дефекте на оборудовании.

Область фильтров и функциональных кнопок содержит следующие кнопки:

  •  (В децибелах) – отображение спектра сигнала в децибелах (для временных реализаций данная кнопка не активна);
  •  (Виброускорение) – отображение графика виброускорения, рассчитанного из исходного сигнала;
  •  (Виброскорость) – отображение графика виброскорости, рассчитанного из исходного сигнала;
  •  (Виброперемещение) – отображение графика виброперемещения, рассчитанного из исходного сигнала;
  •  (Об этой программе) – выводит на экран справочную информацию о подпрограмме просмотра архивных векторных данных.

Пункт меню Вид содержит следующие подпункты:

  • В децибелах – отображение спектра сигнала в децибелах (для временных реализаций данный пункт меню не активен, дублирует кнопку  из области фильтров и функциональных кнопок);
  • Виброускорение – отображение графика виброускорения, рассчитанного из исходного сигнала (дублирует кнопку  из области фильтров и функциональных кнопок);
  • Виброскорость – отображение графика виброскорости, рассчитанного из исходного сигнала (дублирует кнопку  из области фильтров и функциональных кнопок);
  • Виброперемещение – отображение графика виброперемещения, рассчитанного из исходного сигнала (дублирует кнопку  из области фильтров и функциональных кнопок).

Пункт меню Помощь содержит единственный подпункт:

  • О программе – выводит на экран справочную информацию о подпрограмме просмотра архивных векторных данных.

На дереве данных все сигналы разделены по насосам и виду сигнала (спектр или временная реализация). Для спектров сигналов выводится их состояние в виде соответствующего светофора в соответствии с правилами:

  •  – расчетное значение СКЗ виброскорости находится в пределах нормы;
  •  – расчетное значение СКЗ виброскорости превышает предупредительный уровень;
  •  – расчетное значение СКЗ виброскорости превышает аварийный уровень.

Все временные реализации отмечены на дереве светофорами вида , т.к. для них не задается никаких уставок и не производится сравнение с ними.
При щелчке правой кнопкой мыши по любому из сигналов на дереве данных появляется контекстное меню, функциональное наполнение которого различается в зависимости от вида сигнала (спектр или временная реализация):
Пункт Вычисления контекстного меню позволяет пользователю производить разнообразные вычисления для выбранного на дереве данных сигнала в зависимости от его вида (спектр или временная реализация). Окно вычислений имеет следующий вид:
Виброперемещение, виброскорость, виброускорение, СКЗ, общий уровень вибрацииВ ниспадающем меню строки Тип выбирается конкретный параметр, который необходимо вычислить для данного сигнала.
Для временных реализаций возможно вычисление следующих параметров:

  • Пик-фактор;
  • Эксцесс;
  • Размах (макс - мин);
  • Фаза сигнала при синхровводе;
  • Частота оборотная (измеренная);
  • Частота оборотная (вычисленная);
  • СКЗ во всей полосе;
  • Процент использования диапазона АЦП.

Для спектров сигналов вычисляются следующие параметры:

  • СКЗ в диапазоне частот;
  • Максимальная амплитуда на заданной частоте;
  • Амплитуда на гармонике оборотной частоты;
  • СКЗ в N-октавной полосе заданной частоты;
  • СКЗ в N-октавной полосе гармоники оборотной частоты;
  • Частота оборотная (измеренная);
  • Частота оборотная (вычисленная);
  • Максимальная амплитуда в полосе;
  • Частота максимальной амплитуды в полосе;
  • СКЗ в полосе в децибелах;
  • Процент использования диапазона АЦП.

Спектр огибающей, наложение спектров, каскадные графики, BALTECHВ строке Величина задается вид представления данных (виброускорение, виброскорость или виброперемещение), в котором будет выведен рассчитанный параметр (если это допустимо для данного параметра). Если для выбранного параметра это не допустимо (например – при расчете оборотной частоты), то заданное в этой строке значение игнорируется при расчетах.

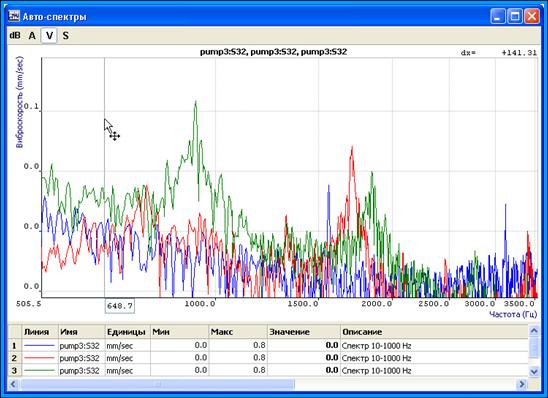

График открывается в отдельном окне:
В левом верхнем углу окна графика находятся кнопки    и , позволяющие менять вид представления данных.
Для отображения отдельного сигнала в области графиков подпрограммы просмотра архивных векторных данных (а не в отдельном окне), достаточно щелкнуть по нему левой кнопкой мыши на дереве данных.
При построении графиков временных реализаций в области графиков отображается лишь сам сигнал:
При построении спектров, в области графиков кроме самого сигнала отображаются также расчетное значение СКЗ (обозначенное в легенде под графиком как Расчетная маска), а также предупредительная и аварийная уставки. Значение СКЗ отображается не зависимо от вида представления данных (виброускорение, виброскорость или виброперемещение, включаемые кнопками   и  соответственно в области фильтров и функциональных кнопок), уставки же отображаются только на графике виброскорости:

При выходе из подпрограммы просмотра архивных векторных данных автоматически запоминаются последние параметры запроса, выбранные в окнах фильтров. При повторном открытии данной подпрограммы она сразу выводит на экран выборку в соответствии с последними сохраненными параметрами (даже если при последнем выходе из подпрограммы просмотра была закрыта и основная программа АРМ оператора системы).
