События базы данных и состояний контролируемых технологических параметров в системе ПРОТОН-1000
Область событий программы ПРОТОН-1000

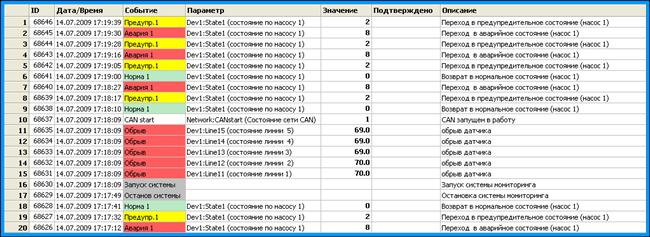

Все события, произошедшие в системе, сохраняются в базе данных. В области событий постоянно отображаются (и обновляются по мере появления новых событий) последние 20 из них:
Перечень индицируемых и не индицируемых событий, а также количество отображаемых событий в данной области могут быть сконфигурированы АДМИНИСТРАТОРОМ системы.
Каждому событию соответствуют следующие параметры, отображаемые в области событий:
- ID – уникальный идентификатор события;
- Дата/Время – дата и время, в которое произошло данное событие;
- Событие – краткое название события, выделенное фоном соответствующего цвета:
- красный фон – аварийное или критическое событие;
- желтый фон – событие, связанное с переходом какого-либо параметра в предупредительное состояние;
- зеленый фон – событие, связанное с переходом какого-либо параметра в нормальное состояние;
- серый и белый фон – системные и информационные события;
- Параметр – наименование параметра, изменение которого привело к свершению данного события;
- Значение – значение этого параметра в момент события;
- Подтверждено – часть событий (наиболее критичные для функционирования системы или контролируемого оборудования) требуют от оператора подтвердить получение информации о них, выводя на экран соответствующий запрос; в данной графе отображается дата и время реакции оператора на такой запрос;
- Описание – более подробное (по отношению к графе Событие) описание произошедшего события.
Наиболее существенными для оператора являются следующие события:
Группа |
Событие и его цвет |
Описание |
Режим |
Запуск системы |
Запуск системы мониторинга |
Останов системы |
Остановка системы мониторинга |
|
Рестарт системы |
Перезапуск системы мониторинга (обновление базы данных) |
|
диаг.изм 1 |
Запустить измерения диагностич. (насос 1) |
|
диаг.изм 2 |
Запустить измерения диагностич. (насос 2) |
|
диаг.изм 3 |
Запустить измерения диагностич. (насос 3) |
|
диаг.изм 4 |
Запустить измерения диагностич. (насос 4) |
|
диаг.изм 5 |
Запустить измерения диагностич. (насос 5) |
|
Уставки |
Предупр.1 |
Переход в предупредительное состояние (насос 1) |
Авария 1 |
Переход в аварийное состояние (насос 1) |
|
Норма 1 |
Возврат в нормальное состояние (насос 1) |
|
Предупр.2 |
Переход в предупредительное состояние (насос 2) |
|
Авария 2 |
Переход в аварийное состояние (насос 2) |
|
Норма 2 |
Возврат в нормальное состояние (насос 2) |
|
Предупр.3 |
Переход в предупредительное состояние (насос 3) |
|
Авария 3 |
Переход в аварийное состояние (насос 3) |
|
Норма 3 |
Возврат в нормальное состояние (насос 3) |
|
Предупр.4 |
Переход в предупредительное состояние (насос 4) |
|
Авария 4 |
Переход в аварийное состояние (насос 4) |
|
Норма 4 |
Возврат в нормальное состояние (насос 4) |
|
Предупр.5 |
Переход в предупредительное состояние (насос 5) |
|
Авария 5 |
Переход в аварийное состояние (насос 5) |
|
Норма 5 |
Возврат в нормальное состояние (насос 5) |
|
Аппаратура |
Device1Stop |
измерительный модуль 1 отключился |
Device2Stop |
измерительный модуль 2 отключился |
|
Device3Stop |
измерительный модуль 3 отключился |
|
Device4Stop |
измерительный модуль 4 отключился |
|
Device5Stop |
измерительный модуль 5 отключился |
|
CAN stop* |
CAN остановлен |
|
CAN start |
CAN запущен в работу |
|
Device1Start |
измерительный модуль 1 подключился |
|
Device2Start |
измерительный модуль 2 подключился |
|
Device3Start |
измерительный модуль 3 подключился |
|
Device4Start |
измерительный модуль 4 подключился |
|
Device5Start |
измерительный модуль 5 подключился |
|
Обрыв |
обрыв датчика |
|
Замыкание |
замыкание датчика |
|
датчик в норме |
датчик подключен |
* - данное событие требует от оператора подтвердить получение информации о нем, выводя на экран соответствующий запрос.
Полный перечень произошедших в системе событий (а не только последние 20 из них) можно просмотреть при помощи пункта Архив скаляров в меню Мониторинг.
