Диагностика текущего состояния аппаратной части системы ПРОТОН-1000

Вкладка «Аппаратура»

На вкладке Аппаратура отображается текущее состояние аппаратной части системы ПРОТОН-1000: шкафов с оборудованием, линий связи с датчиками, сети CAN.
Работа с деревом данных и областью мнемосхемы для вкладки Аппаратура полностью аналогична тому, что описано для вкладки Мониторинг.

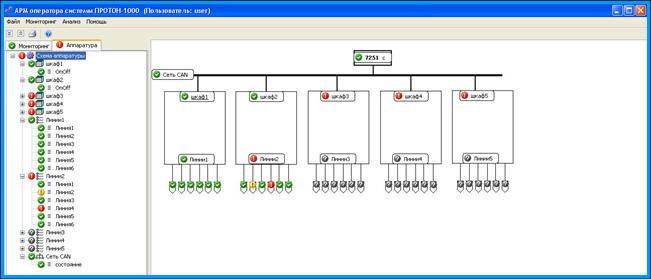

При выборе на дереве данных корневого пункта Схема аппаратуры, в области мнемосхемы отображается упрощенное изображение аппаратной части системы (сеть CAN, шкафы с измерительным оборудованием и линии связи с датчиками) со светофорами состояния всех ее узлов.
Таймер в верхней части мнемосхемы отображает суммарное время, в течение которого сеть CAN находилась в рабочем состоянии.
Если какой-либо из шкафов с оборудованием не подключен к сети CAN, то напротив его названия (на мнемосхеме и на дереве данных) высвечивается красный светофор, а все линии связи с датчиками, относящиеся к этому шкафу, обозначаются серыми светофорами (т.к. отсутствует информация об их состоянии).
Подключенные к сети CAN шкафы обозначаются зелеными светофорами. Для линий связи с датчиками, относящимися к этим шкафам, сигнализируются три состояния:

•  – линия связи в норме;
•  – короткое замыкание в линии;
•  – обрыв линии.
